中贏恒壓供水設備改造方案
前言
隨著我國經濟的高速發展，能源（水、電、油）的消耗在企業中所占的比重越來越高，也受到愈來愈大的重視。作為專業的節能產品與服務提供商，我們的目的就在于幫助企業通過節能，降低企業的成本，開發企業的第，二利潤中心，從而快速地幫助企業實現利潤倍增。
一.恒壓供水設備控制單元
1、恒壓供水設備單元應用環境：
國內供水系統普遍采用水塔來定壓補水，由于水塔管理不便，占地面積大、施工費用高，并且還容易帶來二次水污染；而采用恒壓供水控制在避免這些問題。一般的供水系統在設計時都按照較大工況需求來計算，但在實際使用中有很多時間不能達到用水的較大量，這樣就造成供水管網壓力過大，一般通用的控制方法是用閥門調節系統增大的阻力來節流，造成電機用電損失，而采用恒壓供水系統，可使供水系統工作狀態平緩穩定，通過改變轉速來調節用水供應，并可通過降低轉速節能收回投資，很多電機拖動設備都存在裕量較大、工作效率低、電能耗量大、啟動電流大、工作噪聲大等難題。且不斷的影響企業的經濟效益
2、恒壓供水設備單元特點:
節能：
可以實現節電15%-30%，能實現綠色用電，變頻恒壓供水能自動24小時維持恒定壓力，并根據壓力信號自動啟動備用泵，無級調整壓力，供水質量好，與傳統供水比較，不會造成管網破裂及水龍頭共振現象。
功能齊全：
實現全自動化控制，配置靈活，運行可靠，具有欠壓、過壓、過流、過熱等保護功能，并且可根據用戶需要，選擇各種附加功能，如：電機定時輪換，休眠等功能。
壽命延長：
由于是軟起和軟停，不但可消除水錘效應，而且電機軸上的平均扭矩和磨損減小，減少了維修量和維修費用，并且水泵的壽命大大提高。
運行合理：
由于變頻恒壓調速直接從水源供水，減少了原有供水方式的二次污染，防止了很多傳染源頭，通過通信控制，可以實現無人值守，節約了人力物力。
3、恒壓供水設備系統改造:
恒壓供水設備是根據工業生產、生活、農業節水灌溉工程等用水的規律研制開發的高新技術產品。它集變頻調速技術、PLC技術、PID控制技術，壓力傳感技術等為一體，可組成完整的閉環自動控制系統。該設備通過安裝在供水管網上的高靈敏度壓力傳感器來檢測供水管網在用水量變化時的壓力變化，不斷的向微電腦傳輸變化的信號，經微電腦判斷運算并與設定的壓力比較后，自動調節峰谷用水量，保證供水管網壓力恒定，以滿足用戶用水的需要。
二、恒壓供水設備系統介紹

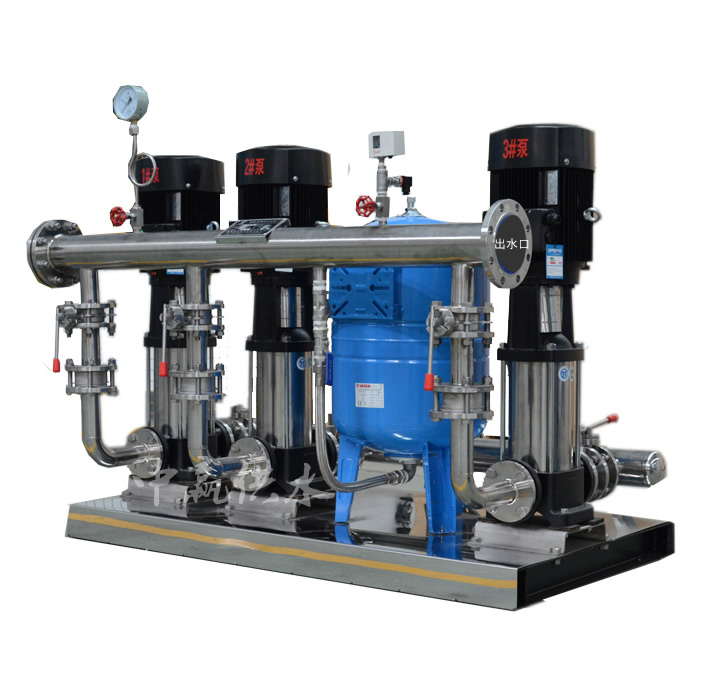

該控制系統主要裝置包括：可編程控制器（PLC）、變頻器、壓力傳感器、PID控制器以及相關軟件控制單元。該裝置形成一套完整的、全自動的、智能的恒壓供水控制系統，如圖1所示。該系統能夠以三種方式工作，分別為全自動、半自動和手動操作方式，其中后兩種是在全自動方式出現故障時的彌補。
全自動恒壓供水控制原理
當主水管網壓力傳感器的壓力信號4~20mA送給數字PID控制器，控制器根據壓力設定值與實際檢測值進行PID運算，并給出信號直接控制變頻器的轉速以使管網的壓力穩定。當用水量不是很大時，一臺泵在變頻器的控制下穩定運行；當用水量大到變頻器全速運行也不能保證管網的壓力穩定時，控制器的壓力下限信號與變頻器的高速信號同時被PLC檢測到，PLC自動將原工作在變頻狀態下的泵，投入到工頻運行，以保持壓力的連續性，同時將一臺備用的泵用變頻器起動后投入運行，以加大管網的供水量，保證壓力穩定。若兩臺泵運轉仍，則依次將變頻工作狀態下的泵投入到工頻運行，而將另一臺備用泵投入變頻運行。當用水量減少時，首先表現為變頻器已工作在較低速信號有效，這時壓力上限信號如仍出現，PLC首先將工頻運行的泵停掉，以減少供水量。當上述兩個信號仍存在時，PLC再停掉一臺工頻運行的電機，直到末后一臺泵用主頻器恒壓供水[4]。另外，控制系統設兩臺泵為一組，每臺泵的電機累計運行時間可顯示，24小時輪換一次，既保證供水系統有備用泵，又保證系統的泵有相同的運行時間，確保了泵的可靠壽命。
三、恒壓供水設備系統操作說明
4.1自動控制
1. 設定用戶需要的目標壓力值
系統送電之后，控制柜面板上的電源指示燈點亮，其下方的溫控表將會有顯示：PV---.---、SV---.---。其中PV---.---表示水管網中的實測壓力值,SV---.---表示用戶需要的目標壓力值.用戶可按動▲、▼鍵使 SV---.--- 中的數字發生改變，直到顯示用戶需要的水管網的壓力值時按下ENT鍵，結束目標壓力值設定。
2.選擇需要開啟的泵組
自動/停/手動開關向左45度扳動一次時，泵組處于啟動狀態，系統將選擇1號泵組啟動；控制柜面板上的自動/停/手動開關扳到垂直位置時，四臺泵組均處于停止?fàn)顟B(tài)。當將自動/停/手動開關再次向左45度扳動一次時，系統將選擇2號泵啟動；
3.變頻自動工作開始
當系統檢測到某臺泵組的啟動信號以后，便會使變頻器開始升頻工作，此時水管網中的壓力開始上升，即PV---.---中的顯示值開始上升，并不斷趨向于用戶設定的SV---.---中的目標壓力值。當水管網中的壓力和用戶的設定的目標壓力值相吻合（即PV---.---中的顯示值和SV---.---中的顯示值相吻合）時，變頻器的輸出頻率便會穩定[3]。
四、恒壓供水設備應用范圍：
采用變頻恒壓供水，具有 節能，壓力穩定，運行可靠，操作簡單，安裝方便，占地少，噪音低，無二次污染，投資低，效益高等優點。特別適用于：可廣泛的應用于
·各類工業需要恒壓控制的用水，冷卻水循環，熱力網水循環，鍋爐補水等；
·賓館、寫字樓、公寓、居民小區等場所的生活給水和熱水采暖系統；
·高層建筑、大型民用建筑的供水及消防系統；
·各類自來水廠增壓系統、污水泵站、污水處理系統；
·農業排灌、園林噴淋、水景和音樂噴泉系統
