高層小區二次供水設備的工作原理和工作流程是什么？
2025/8/19 14:10:07??????點擊：
高層小區二次供水設備的工作原理簡單來說就是當市政自來水管網的水壓或水量無法直接滿足用戶（尤其是高層用戶）的用水需求時，通過一套二次加壓供水設備、儲存和輸送系統，對自來水進行二次加壓供水，確保用戶端獲得干凈衛生、壓力穩定的自來水。
高層小區二次供水設備的工作原理：
1. 進水階段：
· 水從水箱（或無負壓罐）出來后，進入水泵機組。這是二次供水設備的心臟。
· 水泵（通常由多臺泵組成，主泵+備用泵）負責將水的壓力提升到滿足用戶需求的高度和壓力。
· 高層小區二次供水設設備的核心是智能變頻控制柜。它接收來自壓力傳感器（安裝在設備出水總管或管網末端）的實時壓力信號，將實際壓力與設定壓力進行比較。如果實際壓力低于設定壓力（說明用戶用水量增加），控制柜發出指令水泵運行：變頻控制柜通過變頻器調節水泵電機的轉速，增加轉速提高水泵輸出流量和壓力。如果實際壓力高于設定壓力（說明用戶用水量減少），控制柜指令變頻器降低水泵轉速，減少輸出流量和壓力。如果用水量極小甚至為零（夜間），變頻泵會降低到休眠頻率或完全停止，當壓力下降到喚醒值時再啟動。
· 二次供水設備通過這種閉環反饋控制，系統能實時、動態地調整水泵的運行狀態，力求使管網壓力穩定在設定值附近，實現“按需供水”，既滿足用戶需求，又大限度地節約電能（避免了傳統工頻泵頻繁啟停和恒速運行浪費的能量）。
3. 高層小區二次供水設備出水與消毒（可選但重要）：
· 為了保證水質安全，尤其是水箱式變頻恒壓供水：
· 不銹鋼水箱需要定期清洗消毒。
· 設備出水口或管網中可能會加裝紫外線消毒器或消毒劑投加裝置（如次氯酸鈉發生器），對水進行二次消毒殺菌。
4. 關鍵保護機制：
· 無負壓保護（針對疊壓設備）： 通過真空抑制器、壓力傳感和快速調節算法，實時監測市政進水壓力。當檢測到可能產生負壓（壓力低于設定保護值）時，系統會立即降低水泵轉速甚至停機，防止抽吸市政管網。
· 缺水保護： 水箱（或穩流補償器）設低水位傳感器，水位過低時自動停泵，防止水泵干轉損壞。
· 超壓保護： 出水總管設安全閥或泄壓閥，當壓力異常過高時自動泄壓。
· 過載、短路、缺相等電氣保護： 由控制柜實現。
· 小流量保壓/休眠功能： 在夜間等極小流量時段，變頻泵低速運行或停機休眠，由穩流補償器（或小型氣壓罐）維持管網基本壓力，當壓力降至喚醒值時再啟動主泵，進一步節能。
高層小區二次供水設備工作流程：
1. 市政來水 → (進入低位水箱 / 或進入無負壓罐) → 水泵吸入口。
2. 智能變頻控制柜根據設定壓力和管網實際壓力反饋，通過變頻器精確控制水泵轉速。
3. 水泵將水加壓 → 出水總管 → 建筑供水管網 → 用戶用水點。
4. 壓力傳感器實時監測管網壓力 → 反饋信號給控制柜 → 控制柜調整水泵運行 → 維持管網壓力恒定。
高層小區二次供水設備的工作原理：
1. 進水階段：

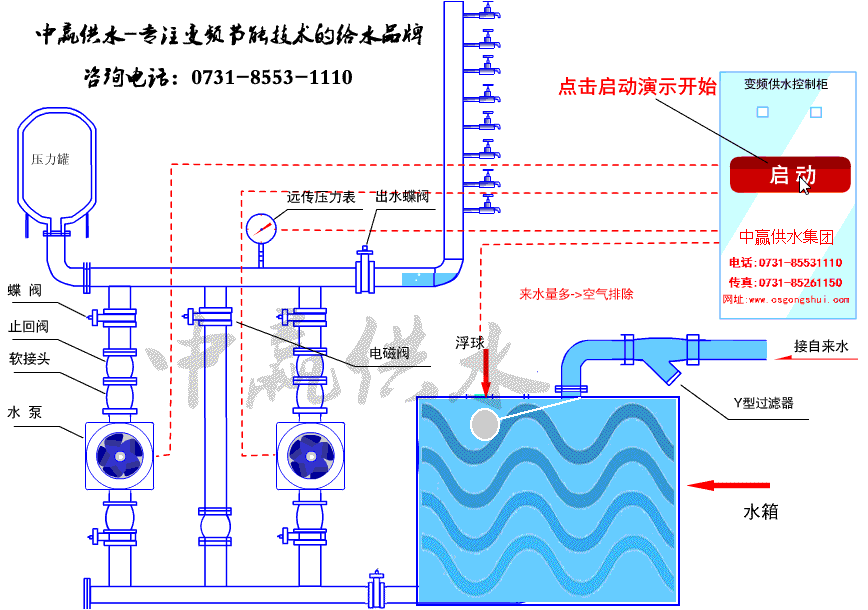

· 水箱式變頻恒壓供水方式： 自來水首先進入低位水箱（或地下水池）。不銹鋼水箱的作用是儲存一定量的水，起到緩沖、調蓄的作用。當市政供水壓力低或停水時，水箱能保證一段時間內的持續供水。不銹鋼水箱通常配備液位控制器、通氣管、溢流管、泄水管、人孔等，并需要定期清洗消毒以保證水質。

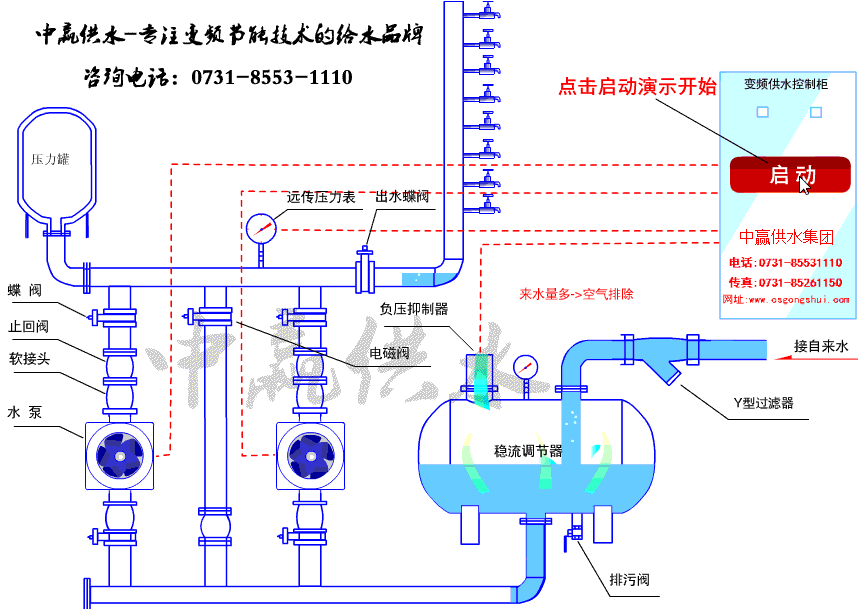

· 罐式無負壓/疊壓式： 自來水先進入無負壓罐，存儲少量水，同時確保設備在用水高峰期或市政壓力瞬間不足時能短時補壓供水，最關鍵的是它能防止設備運行時對市政管網產生負壓（抽吸作用），保護市政管網和其他用戶用水。
· 水從水箱（或無負壓罐）出來后，進入水泵機組。這是二次供水設備的心臟。
· 水泵（通常由多臺泵組成，主泵+備用泵）負責將水的壓力提升到滿足用戶需求的高度和壓力。
· 高層小區二次供水設設備的核心是智能變頻控制柜。它接收來自壓力傳感器（安裝在設備出水總管或管網末端）的實時壓力信號，將實際壓力與設定壓力進行比較。如果實際壓力低于設定壓力（說明用戶用水量增加），控制柜發出指令水泵運行：變頻控制柜通過變頻器調節水泵電機的轉速，增加轉速提高水泵輸出流量和壓力。如果實際壓力高于設定壓力（說明用戶用水量減少），控制柜指令變頻器降低水泵轉速，減少輸出流量和壓力。如果用水量極小甚至為零（夜間），變頻泵會降低到休眠頻率或完全停止，當壓力下降到喚醒值時再啟動。
· 二次供水設備通過這種閉環反饋控制，系統能實時、動態地調整水泵的運行狀態，力求使管網壓力穩定在設定值附近，實現“按需供水”，既滿足用戶需求，又大限度地節約電能（避免了傳統工頻泵頻繁啟停和恒速運行浪費的能量）。
3. 高層小區二次供水設備出水與消毒（可選但重要）：
· 為了保證水質安全，尤其是水箱式變頻恒壓供水：
· 不銹鋼水箱需要定期清洗消毒。
· 設備出水口或管網中可能會加裝紫外線消毒器或消毒劑投加裝置（如次氯酸鈉發生器），對水進行二次消毒殺菌。
4. 關鍵保護機制：
· 無負壓保護（針對疊壓設備）： 通過真空抑制器、壓力傳感和快速調節算法，實時監測市政進水壓力。當檢測到可能產生負壓（壓力低于設定保護值）時，系統會立即降低水泵轉速甚至停機，防止抽吸市政管網。
· 缺水保護： 水箱（或穩流補償器）設低水位傳感器，水位過低時自動停泵，防止水泵干轉損壞。
· 超壓保護： 出水總管設安全閥或泄壓閥，當壓力異常過高時自動泄壓。
· 過載、短路、缺相等電氣保護： 由控制柜實現。
· 小流量保壓/休眠功能： 在夜間等極小流量時段，變頻泵低速運行或停機休眠，由穩流補償器（或小型氣壓罐）維持管網基本壓力，當壓力降至喚醒值時再啟動主泵，進一步節能。
高層小區二次供水設備工作流程：
1. 市政來水 → (進入低位水箱 / 或進入無負壓罐) → 水泵吸入口。
2. 智能變頻控制柜根據設定壓力和管網實際壓力反饋，通過變頻器精確控制水泵轉速。
3. 水泵將水加壓 → 出水總管 → 建筑供水管網 → 用戶用水點。
4. 壓力傳感器實時監測管網壓力 → 反饋信號給控制柜 → 控制柜調整水泵運行 → 維持管網壓力恒定。
